1. 게이트밸브의 작동 원리와 특징
게이트밸브란 밸브 디스크가 유체의 통로를 수직으로 막아서 개폐하고 유체의 흐름이 일직선 상에 있는 밸브를 말합니다.
- 유체가 밸브 내부를 통과 시 방향 및 단면의 변화가 없어 압력손실이 적습니다.
- 제작이 용이하여 규격, 압력, 온도에 맞게 광범위한 제작이 가능합니다.
- 부착 면간 거리가 짧으며, 핸들 조작이 가볍습니다.
- 양면 실링이 가능하여, 밸브의 설치 시 방향성이 없습니다.
- 완전 개폐용으로 사용하고, 유량조절용으로는 바람직하지 않습니다.
- 밸브의 높이가 높고, 리프트가 크므로 개폐하는 시간이 많이 걸립니다.
◆ MK 스텐 나사 게이트밸브(SUS304/SUS316)

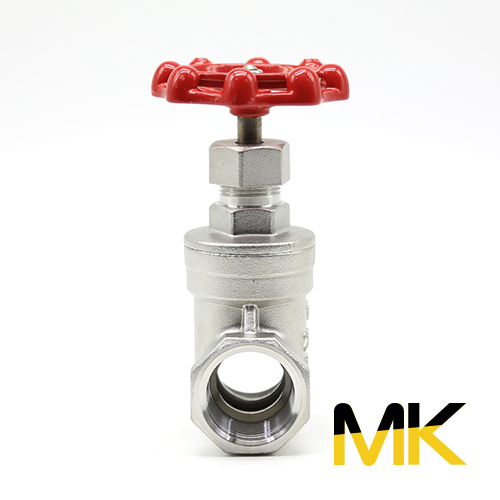

1. MK 프리미어 스텐 나사 게이트밸브 (SUS304)
스텐프리미어 게이트 MK (15458)
www.myoung119.com
2) MK 프리미어 스텐 나사 게이트밸브 (SUS304) - 구조, 도면, 규격
2. MK 프리미어 스텐 나사 게이트밸브 (SUS316)
스텐프리미어 게이트(SUS316) MK (15459)
www.myoung119.com
2) MK 프리미어 스텐 나사 게이트밸브(SUS316) - 구조, 도면, 규격
2. 글로브밸브의 작동 원리와 특징
글로브밸브란 밸브 몸체에 입출구의 중심선이 일직선 상에 있으며, 유체의 흐름이 아래에서 위 또는 위에서 아래로 흐르는 S자 모양이며, 시트면에 대하여 디스크를 상하 운동 시켜 유량을 조절하는 밸브를 말합니다.
- 유량조절용으로 사용하며, 디스크 형태에 따라 유량의 미세한 조절이 가능합니다.
- 대부분의 글로브 밸브의 디스크는 회전이 가능하며, 유체가 디스크 표면에 고르게 접촉하므로 마찰손실을 최소화 할 수 있습니다.
- 밸브의 특성상 유체의 방향이 변경되어 와류현상이 일어나며, 그로 인해 압력손실이 커지므로 저압의 유체에는 적합하지 않습니다.
◆ MK 프리미어 스텐 나사 글로브 밸브 (SUS304)
1. MK 프리미어 스텐 나사 글로브밸브 (SUS304)
스텐프리미어 글로브 MK (15460)
www.myoung119.com
2) MK 프리미어 스텐 나사 글로브밸브 (SUS304) - 구조, 도면, 규격
◆ MK 프리미어 밸브 특장점, 종류, 생산규격
◆ MK 프리미어 밸브 특장점

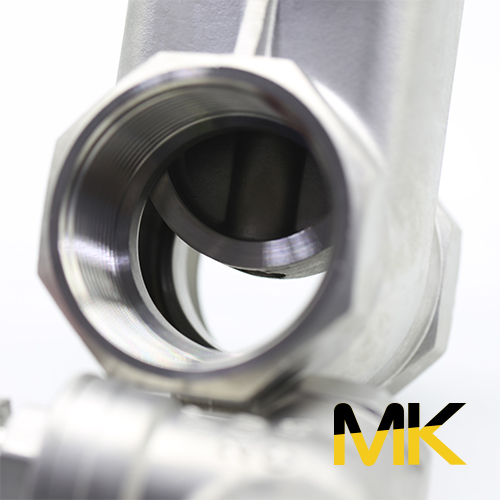

- 초정밀 가공을 통한 정밀한 나사선과 깔끔한 마감처리로 품질을 높였습니다.
- 강화된 테프론을 사용하여 제품의 기밀성 및 내식성을 높였습니다.
- 부드러운 핸들조작으로 사용이 편리 합니다.
- 다양한 생산규격을 통해 고객님들의 필요성을 충족하였습니다.
- 합리적 가격으로 고객님들의 경제성을 높였습니다.

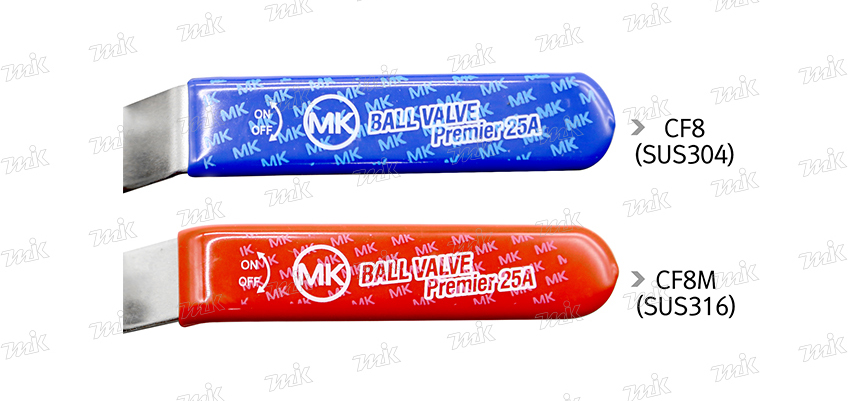

◆ JIS SUS304, SUS316과 ASTM CF8, CF8M
MK 프리미어 밸브는 미국과 유럽에서만 유통되는 엄격한 제조공정으로 생산되어, JIS 표준과 동일한 미국 ASTM의 표준인 A351 CF8, A351 CF8M을 사용하여 생산되었습니다. 두 표준은 원소함량을 규정하는데 미세한 차이가 있을뿐, 동일한 스테인리스강을 나타내며 CF8은 SUS304를 CF8M은 SUS316을 나타냅니다.

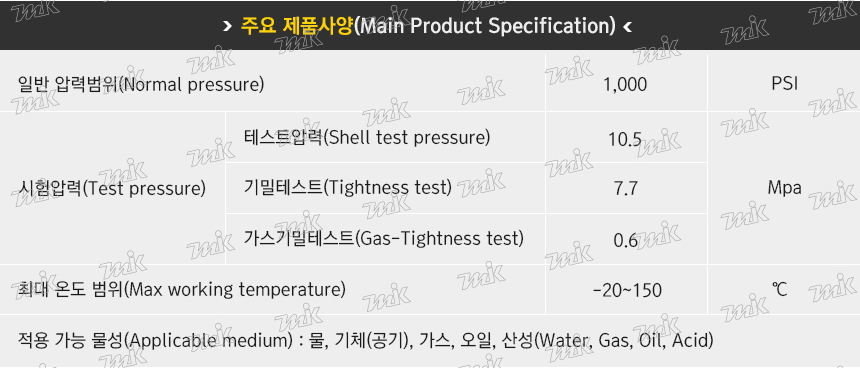

◆ MK 프리미어 밸브 주요사양

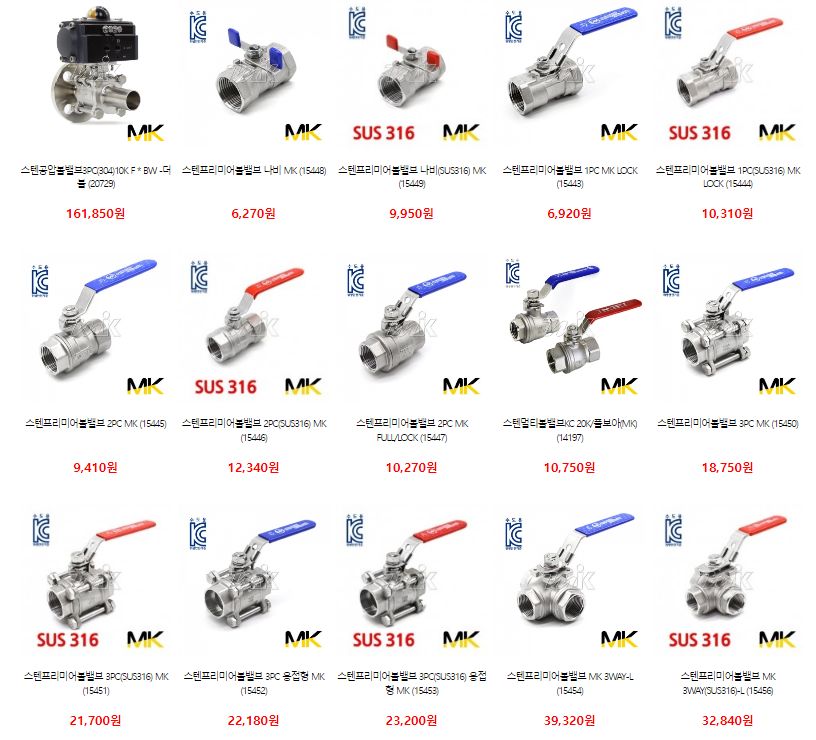

◆ MK 프리미어 밸브 종류
◆ MK 프리미어 밸브 생산규격
